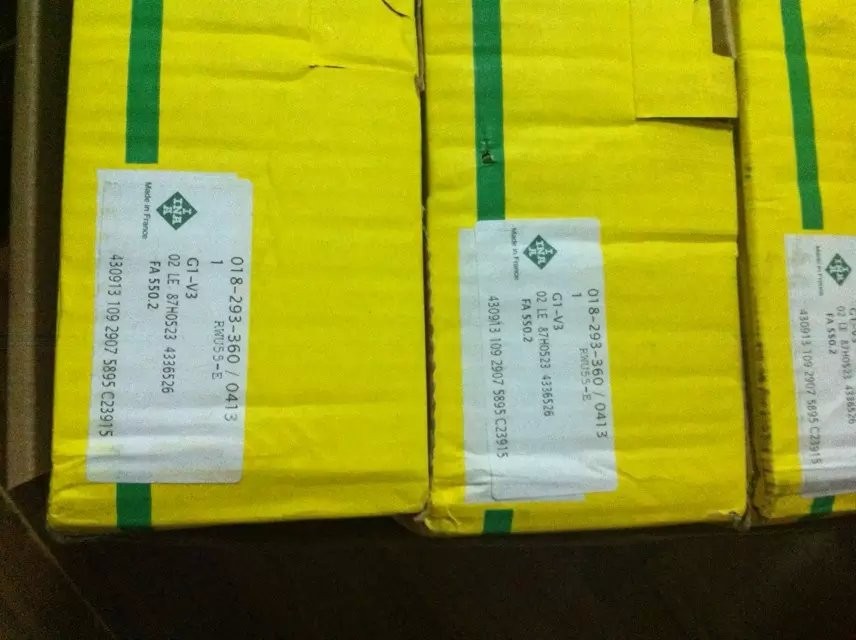

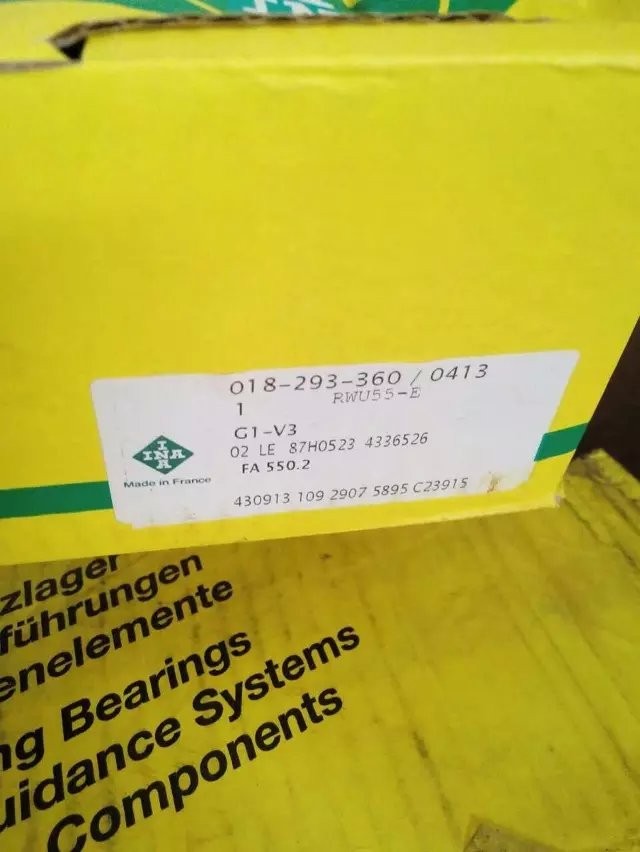

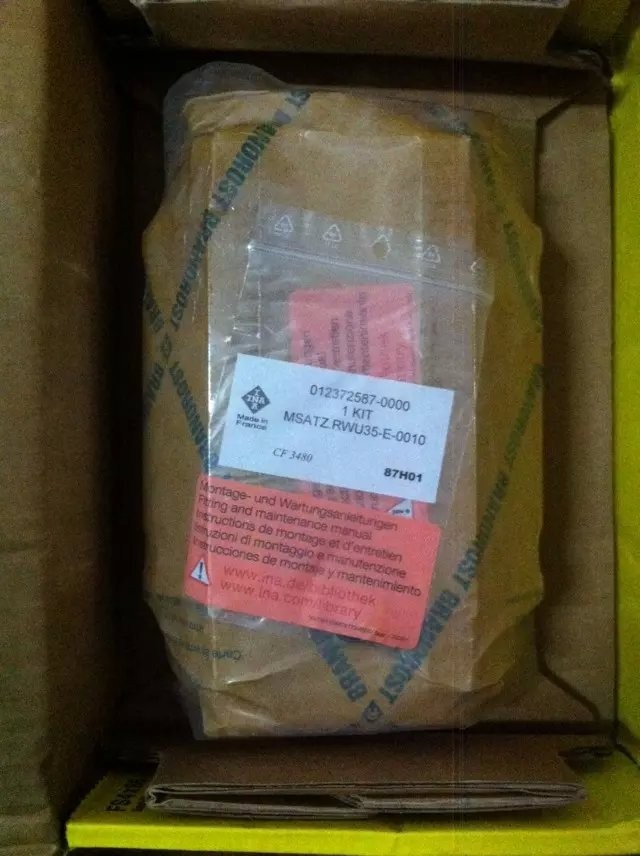

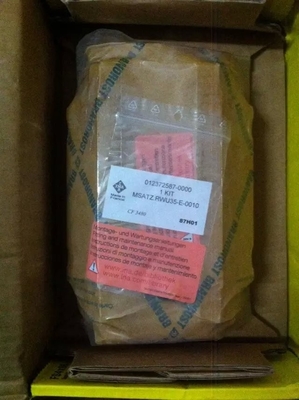

INA carriages RWU55-E-G1-V3

  • INA carriages RWU55-E-G1-V3
  • INA carriages RWU55-E-G1-V3
  • INA carriages RWU55-E-G1-V3
Lugar de origen Francia
Nombre de la marca INA
Número de modelo RWU55-E-G1-V3
Cantidad de orden mínima 1 set
Precio ASK
Detalles de empaquetado Original
Tiempo de entrega 3 días para acciones;
Condiciones de pago T/T; Western Union; Paypal

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

Veloz: 0086 18588475571

Skype: sales10@aixton.com

Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.

x
Datos del producto
Deja un mensaje
Descripción de producto

INA Carriages RWU55-E
--- standard carriage with full complement recirculating roller system for linear recirculating roller bearing and guideway assembly, for oil or grease lubrication
INA carriages RWU55-E-G1-V3 0  INA carriages RWU55-E-G1-V3 1

INA RWU55-E-G1-V3 specifications:

H 70 mm
B 140 mm
L 172,7 mm   Minimum covered length for sealing the lubrication connections

1)     Locating face
2)     Marking
5)     Fixing screw
A1 43,5 mm
A3 8,1 mm
A4 8,1 mm
aL max 47 mm   a L and a R are dependent on the length l max of the guideway
aL min 20 mm   a L and a R are dependent on the length l max of the guideway
aR max 47 mm   a L and a R are dependent on the length l max of the guideway
aR min 20 mm   a L and a R are dependent on the length l max of the guideway
b 53 mm   Tolerance: -0,005 / -0,035
G2 M14   For screws to DIN ISO 4762-12.9

Max. tightening torque [MA] in Nm:
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
M16 = 220
M20 = 470
GS M4x4   DIN EN ISO 4027
H1 11 mm
H4 32 mm
H5 12 mm
h 45 mm
h1 22,5 mm   Tolerance: +/-0,5
JB 116 mm
JL 95 mm
JL5 21,6 mm   Position of lubrication hole in adjacent construction.
JL6 32,9 mm
JLZ 70 mm
jL 60 mm
K1 M14   For screws to DIN ISO 4762-12.9

Max. tightening torque [MA] in Nm:
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100
K3 M12   For screws to DIN ISO 4762-12.9

Max. tightening torque [MA] in Nm:
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
K6 M12   For screws to DIN ISO 7984-8.8

Max. tightening torque [MA] in Nm:
M6 = 10
M8 = 24
M10 = 48
M12 = 83
M14 = 130
M16 = 220
L1 127 mm
LS 2,75 mm
lmax 2520 mm   Maximum length of single-piece guideways; longer guideways are supplied in several sections and are marked accordingly.
Maximum single-piece guideway length of 6 m by agreement.
N2 6 mm   Maximum diameter of lubrication hole in adjacent construction
N3 M6   Maximum screw depth 6 mm
N4 M6
O 10x1,5 mm   DIN 3771
T5 18 mm
T6 14,8 mm
W10 10 mm   Width across flats
W7 7 mm   Width across flats
W8 8 mm   Width across flats

mW 5,24 kg   Mass of carriage
mS 13,1 kg/m   Mass of guideway
C 136000 N   Basic dynamic load rating
C0 320000 N   Basic static load rating
M0x 3287 Nm   Static moment rating about X axis
M0y 7404 Nm   Static moment rating about Y axis
M0z 6667 Nm   Static moment rating about Z axis
